Eletrônica Geral - Avaliação 1
- 1.
Como podemos obter um semicondutor tipo P ?
- A.
Adicionando ao cristal de silício ou germânio impurezas pentavalentes.
- B.
Adicionando ao cristal de silício ou germânio impurezas trivalentes.
- C.
O cristal puro já é um semicondutor tipo P
- D.
Adicionando ao cristal de silício ou germânio impurezas tetravalentes.
Correct Answer
B. Adicionando ao cristal de silício ou germânio impurezas trivalentes.Explanation
By adding trivalent impurities to the silicon or germanium crystal, we can obtain a P-type semiconductor.Rate this question:
-
- 2.
Como podemos obter um semicondutor tipo N ?
- A.
Adicionando ao cristal de silício ou germânio impurezas pentavalentes.
- B.
Adicionando ao cristal de silício ou germânio impurezas trivalentes.
- C.
O cristal puro já é um semicondutor tipo P
- D.
Adicionando ao cristal de silício ou germânio impurezas tetravalentes.
Correct Answer
A. Adicionando ao cristal de silício ou germânio impurezas pentavalentes.Explanation
By adding pentavalent impurities to the silicon or germanium crystal, we can obtain an N-type semiconductor.Rate this question:
-
- 3.
Quanto à dopagem é incorreto dizer que:
- A.
É a purificação do cristal.
- B.
É o adicionamento de impurezas no cristal.
- C.
É um processo para se obter elétron livre nos semicondutores.
- D.
É um processo para se obter lacuna nos semicondutores.
Correct Answer
A. É a purificação do cristal.Explanation
Dopagem é o processo de adicionar impurezas no cristal de um semicondutor para alterar suas propriedades elétricas. A purificação do cristal, por outro lado, é um processo separado que visa remover impurezas e obter um cristal de alta qualidade com uma estrutura uniforme. Portanto, é incorreto dizer que a dopagem é a purificação do cristal.Rate this question:
-
- 4.
São considerados bons condutores de eletricidade, átomos terminados com:
- A.
Todos os átomos são bons condutores de eletricidade.
- B.
5, 6, 7 e 8 elétrons na última camada.
- C.
4 elétrons na última camada.
- D.
1, 2 e 3 elétrons na última camada
Correct Answer
D. 1, 2 e 3 elétrons na última camadaExplanation
Atoms with 1, 2, and 3 electrons in their outermost shell are considered good conductors of electricity. This is because these atoms have fewer electrons in their outer shell, making it easier for them to lose or gain electrons and form ions. These ions can then move freely in a conductive material, allowing the flow of electric current. Conversely, atoms with a full outer shell (8 electrons) or close to a full outer shell (5, 6, or 7 electrons) are less likely to lose or gain electrons, making them poor conductors of electricity.Rate this question:
-
- 5.
O diodo só conduz se:
- A.
Reversamente polarizado independente da barreira de potencial.
- B.
Reversamente polarizado e após romper a barreira de potencial.
- C.
Diretamente polarizado independente da barreira de potencial.
- D.
Diretamente polarizado e após romper a barreira de potencial.
Correct Answer
D. Diretamente polarizado e após romper a barreira de potencial.Explanation
The correct answer is "Diretamente polarizado e após romper a barreira de potencial." This means that a diode only conducts when it is forward biased (directamente polarizado) and the voltage applied across it is greater than the barrier potential (após romper a barreira de potencial). In other words, current can only flow through a diode when it is connected in the correct orientation and a sufficient voltage is applied.Rate this question:
-
- 6.
Os semicondutores mais utilizados na indústria de eletrônica são feitos a partir de cristais de:
- A.
Silício e germânio
- B.
Cobre e ouro
- C.
Alumínio e fósforo
- D.
Prata e bromo
Correct Answer
A. Silício e germânioExplanation
Semicondutores são materiais que possuem uma condutividade elétrica intermediária entre condutores e isolantes. Os semicondutores mais utilizados na indústria eletrônica são feitos a partir de cristais de silício e germânio. Esses materiais possuem uma estrutura cristalina que permite que elétrons se movam facilmente dentro deles, mas não de forma tão livre quanto em condutores. O silício e o germânio possuem características que os tornam ideais para a fabricação de dispositivos eletrônicos, como transistores e circuitos integrados.Rate this question:
-
- 7.
Polarizar um diodo diretamente significa:
- A.
Ligar o positivo da fonte com o anodo e negativo com catodo.
- B.
Ligar o negativo da fonte com o anodo e positivo com catodo.
- C.
Ligar o negativo da fonte com o catodo e positivo com anodo.
- D.
A e C estão incorretas.
Correct Answer
D. A e C estão incorretas.Explanation
Ligar o positivo da fonte com o anodo e negativo com catodo é a forma correta de polarizar um diodo diretamente. Portanto, a resposta que afirma que "A e C estão incorretas" é a resposta correta.Rate this question:
-
- 8.
Em relação à barreira de potencial, é correto dizer que:
- A.
Diodos de silício conduzem após 0,3V.
- B.
Diodos de germânio conduzem após 0,7V.
- C.
Diodos de silício conduzem após 0,7V.
- D.
Diodos de germânio conduzem após 0,3V.
- E.
C e D estão corretas.
Correct Answer
E. C e D estão corretas.Explanation
Diodos de silício conduzem após 0,7V e diodos de germânio conduzem após 0,3V.Rate this question:
-
- 9.
Qual lâmpada acenderá?
- A.
A Acesa - B Apagada - C Apagada- D Apagada
- B.
A Apagada - B Acesa - C Acesa - D Apagada
- C.
A Apagada- B Apagada - C Apagada - D Apagada
- D.
A Acesa - B Acesa - C Acesa - D Acesa
Correct Answer
B. A Apagada - B Acesa - C Acesa - D Apagada -
- 10.
Qual lâmpada acenderá?
- A.
A Acesa - B Apagada - C Apagada - D Apagada
- B.
A Acesa - B Apagada - C Acesa - D Apagada
- C.
A Apagada - B Acesa - C Acesa - D Acesa
- D.
A Apagada - B Acesa - C Apagada - D Apagada
Correct Answer
D. A Apagada - B Acesa - C Apagada - D ApagadaExplanation
The correct answer is A Apagada - B Acesa - C Apagada - D Apagada. This means that the first bulb is off, the second bulb is on, the third bulb is off, and the fourth bulb is off.Rate this question:
-
- 11.
Qual lâmpada acenderá?
- A.
A Apagada - B Apagada - C Acesa - D Acesa
- B.
A Acesa - B Acesa- C Acesa - D Apagada
- C.
A Acesa - B Apagada- C Acesa - D Acesa
- D.
A Apagada - B Apagada - C Apagada - D Apagada
Correct Answer
D. A Apagada - B Apagada - C Apagada - D ApagadaExplanation
The correct answer is A Apagada - B Apagada - C Apagada - D Apagada. This means that all the bulbs are turned off.Rate this question:
-
- 12.
Qual lâmpada acenderá?
- A.
A Acesa - B Acesa - C Acesa - D Apagada
- B.
A Acesa - B Apagada - C Acesa - D Acesa
- C.
A Apagada- B Apagada - C Acesa - D Apagada
- D.
A Apagada - B Apagada - C Apagada- D Apagada
Correct Answer
C. A Apagada- B Apagada - C Acesa - D ApagadaExplanation
Based on the given options, it can be inferred that only option C is indicating that the light bulb C is turned on while the others are turned off. Therefore, the correct answer is A Apagada- B Apagada - C Acesa - D Apagada.Rate this question:
-
- 13.

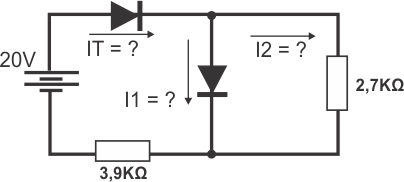

Analizando as correntes IT, I1 e I2 no circuito abaixo. é corrento afirmar ( Diodo de Silício)
- A.
I2 é maior que I1 devido a resistência ser menor
- B.
I2 = 0A
- C.
IT e calculado através da soma das duas resistências
- D.
IT é igual a 4,7mA
Correct Answer
D. IT é igual a 4,7mAExplanation
The given answer states that IT is equal to 4.7mA. This is because IT is calculated by summing the currents I1 and I2, and the values of I1 and I2 are not provided. Therefore, based on the given information, we can only conclude that IT is equal to 4.7mA.Rate this question:
-
- 14.

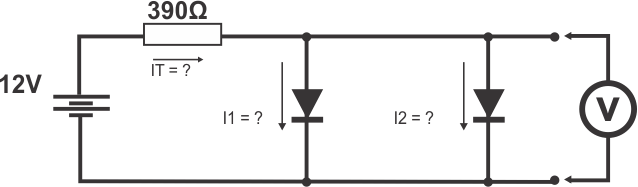

Analizando as correntes IT, I1 e I2 no circuito abaixo. é corrento afirmar ( Diodo de Silício)
- A.
A tensão indicada no voltímetro e igual V Fonte - V Resistor
- B.
A tensão indicada no voltímetro e igual a 1,4V
- C.
I1 é maior que I2
- D.
I1 é igual a I2
Correct Answer
D. I1 é igual a I2 -
- 15.
1. Retificar é:
- A.
Converter corrente alternada em contínua.
- B.
Converter corrente alternada em pulsante.
- C.
Converter corrente contínua em alternada.
- D.
Converter corrente pulsante em contínua.
Correct Answer
B. Converter corrente alternada em pulsante.Explanation
Retificar é o processo de converter corrente alternada em corrente pulsante. Durante a retificação, a corrente que flui em uma direção é permitida a passar enquanto a corrente que flui na direção oposta é bloqueada. Isso resulta em uma corrente que flutua entre zero e um valor máximo, criando uma forma de onda pulsante. Portanto, a resposta correta é "Converter corrente alternada em pulsante".Rate this question:
-
- 16.
Um diodo retificador tem:
- A.
Uma junção PN.
- B.
Duas junções PN.
- C.
Três junções PN.
- D.
Quatro junções PN.
Correct Answer
A. Uma junção PN.Explanation
A diode rectifier has one PN junction. A PN junction is formed when a P-type semiconductor material is joined with an N-type semiconductor material. In a diode rectifier, this PN junction allows current to flow in one direction while blocking it in the opposite direction, enabling the conversion of AC (alternating current) to DC (direct current). Therefore, a diode rectifier only requires one PN junction to perform its function.Rate this question:
-
- 17.
1. O diodo retificador tem como característica principal:
- A.
Conduzir a corrente elétrica nas duas direções.
- B.
Conduzir a corrente elétrica apenas em uma direção.
- C.
Conduzir a corrente elétrica em nenhuma direção.
- D.
Conduzir a corrente elétrica como um capacitor.
Correct Answer
B. Conduzir a corrente elétrica apenas em uma direção.Explanation
The correct answer is "Conduzir a corrente elétrica apenas em uma direção." A rectifier diode is designed to allow the flow of current in only one direction. It acts as a one-way valve for electric current, allowing it to pass through in the forward direction while blocking it in the reverse direction. This characteristic makes rectifier diodes essential in converting alternating current (AC) to direct current (DC) in power supplies and other electronic circuits.Rate this question:
-
- 18.
Filtrar é:
- A.
Converter corrente contínua em alternada.
- B.
Converter corrente contínua em pulsante
- C.
Converter corrente pulsante em alternada.
- D.
Converter corrente pulsante em contínua.
Correct Answer
D. Converter corrente pulsante em contínua.Explanation
The correct answer is "Converter corrente pulsante em contínua." This means that the function of filtrar is to convert pulsating current into direct current.Rate this question:
-
- 19.
1. Um transistor tem as junções base-emissor e base-coletor polarizadas, respectivamente, com:
- A.
Polarização inversa e inversa.
- B.
Polarização inversa e direta.
- C.
Polarização direta e inversa.
- D.
Polarização direta e direta.
Correct Answer
C. Polarização direta e inversa.Explanation
The correct answer is "Polarização direta e inversa." This means that the base-emitter junction is forward-biased (polarização direta) while the base-collector junction is reverse-biased (polarização inversa). This type of biasing allows the transistor to operate in its active region and amplify signals effectively.Rate this question:
-
- 20.
Na retificação de meia-onda, a carga:
- A.
Recebe corrente em ambos os semiciclos
- B.
Recebe corrente em um semiciclo
- C.
Suporta o valor da tensão de pico reverso da entrada
- D.
Suporta duas vezes o valor da tensão de pico reverso da entrada
Correct Answer
A. Recebe corrente em ambos os semiciclosExplanation
In a half-wave rectifier, the load receives current in both the positive and negative half-cycles of the input waveform. This means that during the positive half-cycle, the load receives current when the input voltage is positive, and during the negative half-cycle, the load receives current when the input voltage is negative. Therefore, the load receives current in both semicircles of the input waveform.Rate this question:
-
- 21.
1. Um transistor bipolar que tem IC = 20,0 mA e IE = 20,1 mA, seu “B” é aproximadamente
- A.
B = 0,2
- B.
B = 2
- C.
B = 20
- D.
B = 200
- E.
B = 2000
Correct Answer
D. B = 200Explanation
The given question provides the values of collector current (IC) and emitter current (IE) for a bipolar transistor. To find the value of "B" (also known as the current gain or beta), we can use the formula B = IC / IE. Plugging in the given values, we get B = 20.0 mA / 20.1 mA, which simplifies to B = 0.995. Rounding this to the nearest whole number, we get B = 1. Therefore, the correct answer is B = 1.Rate this question:
-
- 22.
No circuito amplificador quando , VCE = 0V
- A.
O Transistor está em corte
- B.
A corrente de coletor é máxima
- C.
A tensão sobre RC é zero
- D.
A corrente de base é zero
Correct Answer
B. A corrente de coletor é máximaExplanation
When VCE = 0V in the amplifier circuit, it means that the voltage between the collector and the emitter is zero. This indicates that the transistor is in the cutoff region, where it is not allowing any current to flow from the collector to the emitter. Therefore, the collector current is at its maximum value, as no current is being drawn away from it. The voltage across the collector resistor (RC) is also zero, as no current is passing through it. The base current is also zero, as the transistor is not conducting any current.Rate this question:
-
.gif "Analizando as correntes IT, I1 e I2 no circuito abaixo. é corrento afirmar ( Diodo de Silício)")
