Poziom Operacyjny - Konstrukcja Kadłuba

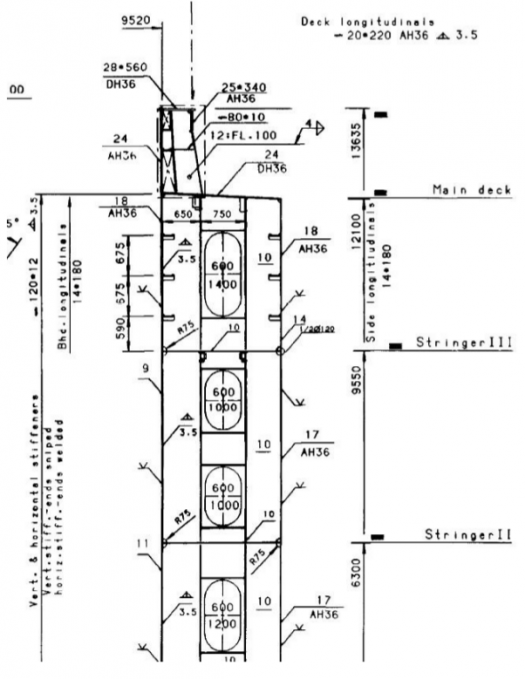

1. Na rysunku przedstawiono przekrój poprzeczny przez pokład główny. Grubość mocnicy pokładowej wynosi:

18 mm

24 mm

36 mm

The correct answer is 24 mm. The question asks for the thickness of the main deck, and the correct option is 24 mm.

Explanation

The correct answer is 24 mm. The question asks for the thickness of the main deck, and the correct option is 24 mm.

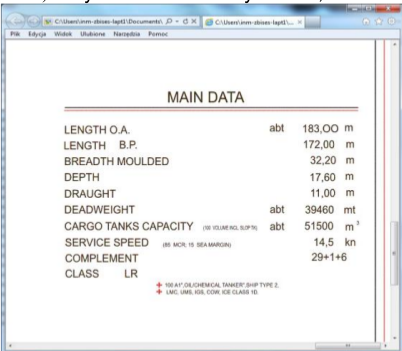

2. Spójrz na rysunek. Które ze zdań jest fałszywe:

wyporność statku wynosi 39460 t

na rysunku są przedstawione wymiary główne statku

wysokość boczna wynosi 17,6 m

The given correct answer states that the statement "wyporność statku wynosi 39460 t" is false. This means that the displacement of the ship is not 39460 t.

Explanation

The given correct answer states that the statement "wyporność statku wynosi 39460 t" is false. This means that the displacement of the ship is not 39460 t.

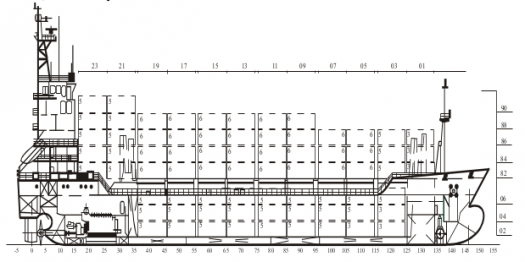

3. Rysunek przedstawia podział funkcjonalny kontenerowca. Kontenery 40-stopowe mogą być załadowane na pokładzie w:

6 rzędach

12 rzędach

23 rzędach

The drawing shows the functional division of a container ship. It indicates that 40-foot containers can be loaded on board in 6 rows.

Explanation

The drawing shows the functional division of a container ship. It indicates that 40-foot containers can be loaded on board in 6 rows.

4. Maksymalne, dopuszczalne zanurzenie statku określone jest:

znakami zanurzenia na dziobie i rufie

liniami ładunkowymi

zanurzeniem konstrukcyjnym

The correct answer is "liniami ładunkowymi". This is because the maximum permissible immersion of a ship is determined by the load lines, also known as Plimsoll lines or load marks, which are marked on the ship's hull. These lines indicate the maximum depth to which the ship can be loaded safely, taking into account factors such as buoyancy, stability, and the ship's structural integrity. The load lines are set by international regulations to ensure the safety of the ship and its cargo.

Explanation

The correct answer is "liniami ładunkowymi". This is because the maximum permissible immersion of a ship is determined by the load lines, also known as Plimsoll lines or load marks, which are marked on the ship's hull. These lines indicate the maximum depth to which the ship can be loaded safely, taking into account factors such as buoyancy, stability, and the ship's structural integrity. The load lines are set by international regulations to ensure the safety of the ship and its cargo.

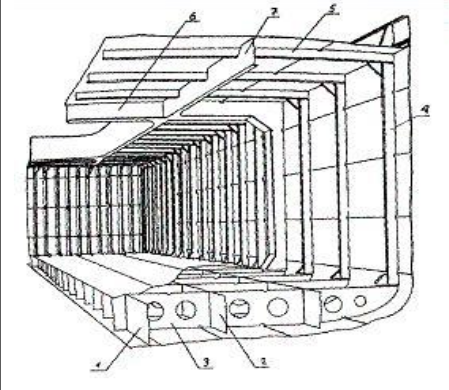

5. Poniższy rysunek przedstawia kadłub w:

poprzecznym układzie wiązań

wzdłużnym układzie wiązań

mieszanym układzie wiązań

The given answer states that the drawing represents the "poprzeczny układ wiązań," which translates to "transverse arrangement of connections" in English. This suggests that the diagram depicts a cross-sectional view of the hull, showing the arrangement of structural connections that run horizontally across the ship.

Explanation

The given answer states that the drawing represents the "poprzeczny układ wiązań," which translates to "transverse arrangement of connections" in English. This suggests that the diagram depicts a cross-sectional view of the hull, showing the arrangement of structural connections that run horizontally across the ship.

6. Siły tnące i momenty zginające obliczane są kalkulatorem załadunku przy założeniu, że:

uwzględniane są tylko siły ciężkości, wyporu i bezwładności

statek pływa na fali regularnej o długości równej długości statku

statek pływa w bezruchu na spokojnej powierzchni wody

The correct answer states that the ship is stationary on calm water. This means that there are no external forces acting on the ship, such as wind or currents. Therefore, the only forces to be considered are gravity, buoyancy, and inertia. These forces are used to calculate the cutting forces and bending moments on the ship, which are important for determining its stability and structural integrity.

Explanation

The correct answer states that the ship is stationary on calm water. This means that there are no external forces acting on the ship, such as wind or currents. Therefore, the only forces to be considered are gravity, buoyancy, and inertia. These forces are used to calculate the cutting forces and bending moments on the ship, which are important for determining its stability and structural integrity.

7. Siły tnące i momenty zginające kontroluje się:

na wręgach teoretycznych

na wręgach budowlanych

jedynie na owrężu statku

The correct answer is "na wręgach budowlanych." This means that cutting forces and bending moments are controlled on the structural frames of the ship. The structural frames, also known as "wręgi budowlane" in Polish, are the main components that provide strength and stability to the ship's hull. They are responsible for distributing the loads and stresses experienced by the ship, including the cutting forces and bending moments. Therefore, it is essential to control and analyze these forces and moments on the structural frames to ensure the structural integrity and safety of the ship.

Explanation

The correct answer is "na wręgach budowlanych." This means that cutting forces and bending moments are controlled on the structural frames of the ship. The structural frames, also known as "wręgi budowlane" in Polish, are the main components that provide strength and stability to the ship's hull. They are responsible for distributing the loads and stresses experienced by the ship, including the cutting forces and bending moments. Therefore, it is essential to control and analyze these forces and moments on the structural frames to ensure the structural integrity and safety of the ship.

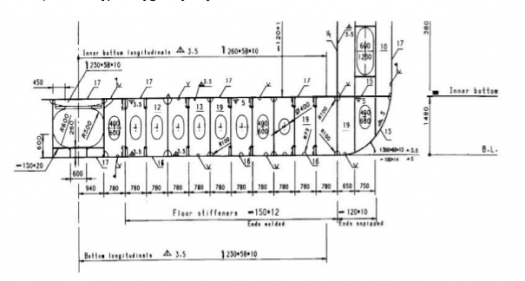

8. Na rysunku przedstawiono przekrój przez dno podwójne. Wybierz zdanie, które jest fałszywe:

statek posiada stępkę obłową

wzdłużniki denne są wykonane z płaskowników łebkowych

konstrukcja dna stanowi ruszt otwarty

The false statement is "konstrukcja dna stanowi ruszt otwarty" (the construction of the bottom constitutes an open grid).

Explanation

The false statement is "konstrukcja dna stanowi ruszt otwarty" (the construction of the bottom constitutes an open grid).

9. Rysunek przedstawia przekrój poprzeczny przez pokład główny. Które zdanie jest fałszywe:

wzdłużniki pokładowe są wykonane z płaskowników

wzdłużniki pokładowe są wykonane z płaskowników łebkowych

mocnica burtowa ma grubość 18 mm

The drawing shows a cross-section through the main deck. The false statement is that deck beams are made of flanged sections.

Explanation

The drawing shows a cross-section through the main deck. The false statement is that deck beams are made of flanged sections.

10. Na rysunku przedstawiono przekrój przez dno podwójne. Wybierz zdanie, które jest fałszywe:

wysokość dna podwójnego wynosi 1480 mm

grubość stępki wynosi 17 mm

odstęp wręgowy wynosi 780 mm

The false statement is that the "odstęp wręgowy wynosi 780 mm". This means that the distance between the ribs is 780 mm.

Explanation

The false statement is that the "odstęp wręgowy wynosi 780 mm". This means that the distance between the ribs is 780 mm.

11. Poniższy rysunek przedstawia:

przekroje wzdłużnicowe

przekroje wodnicowe

przekroje wrężnicowe

The correct answer is "przekroje wrężnicowe" because the image represents cross-sections of beams. "Przekroje wrężnicowe" is the Polish term for "cross-sections of beams."

Explanation

The correct answer is "przekroje wrężnicowe" because the image represents cross-sections of beams. "Przekroje wrężnicowe" is the Polish term for "cross-sections of beams."
